解决方案 三维激光扫描仪在地铁隧道检测中的应用
三维激光扫描仪在地铁隧道检测中的应用2018-05-02

        地铁已成为繁忙都市中最主要的通勤工具。2017年上海的地铁长度成为全球之最,它每天输送着千万人次的客流,是整个城市的动脉,如此重要的城市‘器官’,一旦出现问题后果将不堪设想。所以,对地铁隧道病害的及时检测、治理显得尤为重要,否则将会影响地铁的正常运营,甚至引发风险事件或事故。

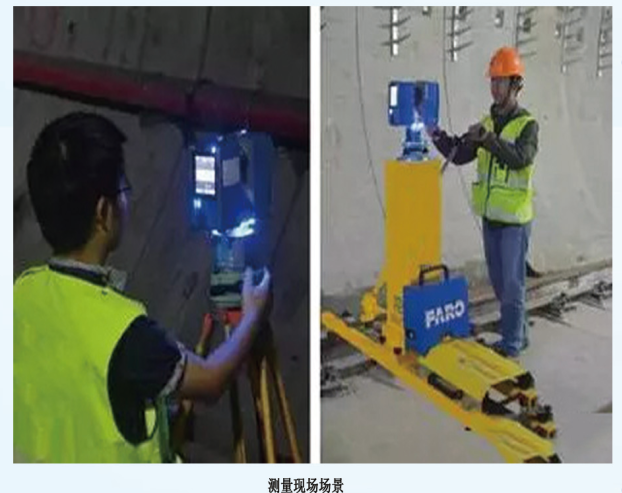

        FARO Focus3D X330扫描仪设备轻便,操作简单,扫描速度高达976000点/秒,很好的满足了隧道扫描作业的需求。

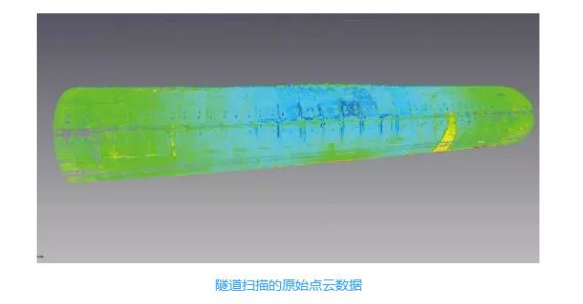

        FARO Focus3D X330扫描仪所获取的隧道水平直径精度可达±3mm,只需要一次扫描即可获取隧道结构的水平直径、全断面收敛、错台、净空断面等多类几何测量成果,得出数据快且精度高,并实现了隧道衬砌环测量的逐环覆盖。

        利用FARO Focus3D X330扫描仪获取的激光反射率信息,经投影解算后生成隧道内壁激光反射率影像,影像分辨率优于5mm,可直接量取几何尺寸,基于高分辨率的激光反射率影像,开展典型病害判读和附属设施调查变得更加轻松。

        利用扫描获取的几何测量和影像成果,可以建立隧道真实尺寸和纹理的BIM模型,用于地铁隧道的安全运营管理,可以为城市轨道交通做出了巨大的贡献。
