江苏大剧院的的建设过程中采用了大量的钢结构造型，由于造型的特殊性，使得钢结构的外表面产上部产生了整体下沉的变形，采用传统的全站仪监测的防范，只能检测出单点数据的变化性，不能反映钢结构的整体变形及沉降趋势，检测结果不全面。

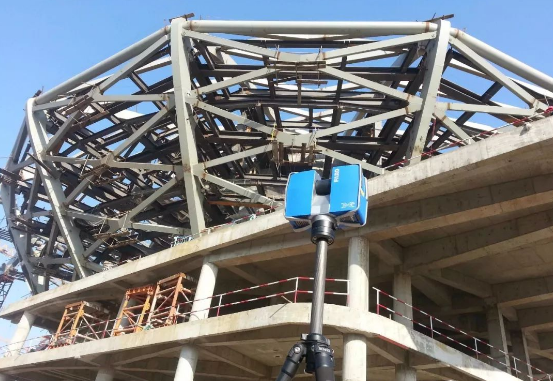

        三维激光扫描仪是一种全新的测量设备，它通过非接触的方式，快速获取可视范围内目标的点阵数据，并且能采集到目标的色彩信息，检测范围广，能够精确地还原出土建方施工完成后的建筑现状，并通过一系列后期分析，精确检测出交付的建筑现状与设计模型的任一位置的偏差值，为后期的装饰，机电安装等环节的正常推进提供的最可靠的依据。三维激光扫描仪也是目前BIM推进过程中的必不可少的重要工具。

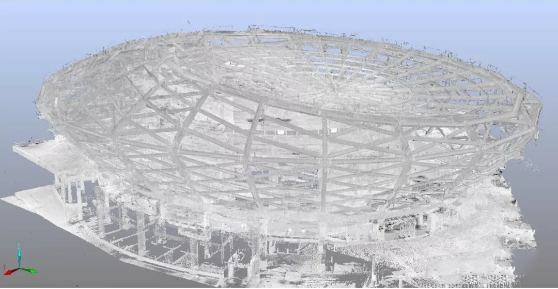

        钢结构外表面整体点云效果：

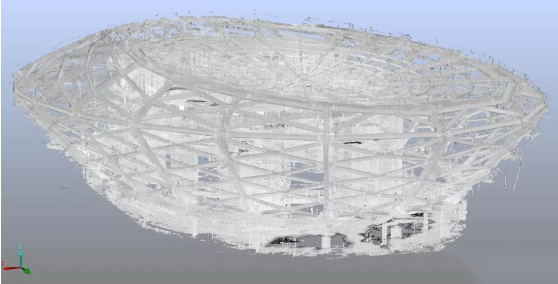

        钢结构内表面整体点云效果：

        所有扫描区域点云整合后的效果图：

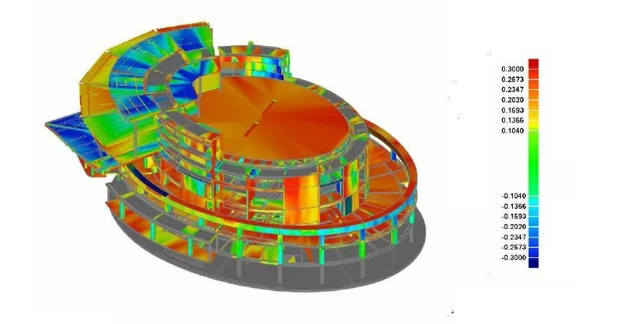

        根据前期扫描的点云数据，匹配好大地坐标之后，将点云数据与设计模型进行对比，检测钢结构的偏差值，包括沉降和位移等。
